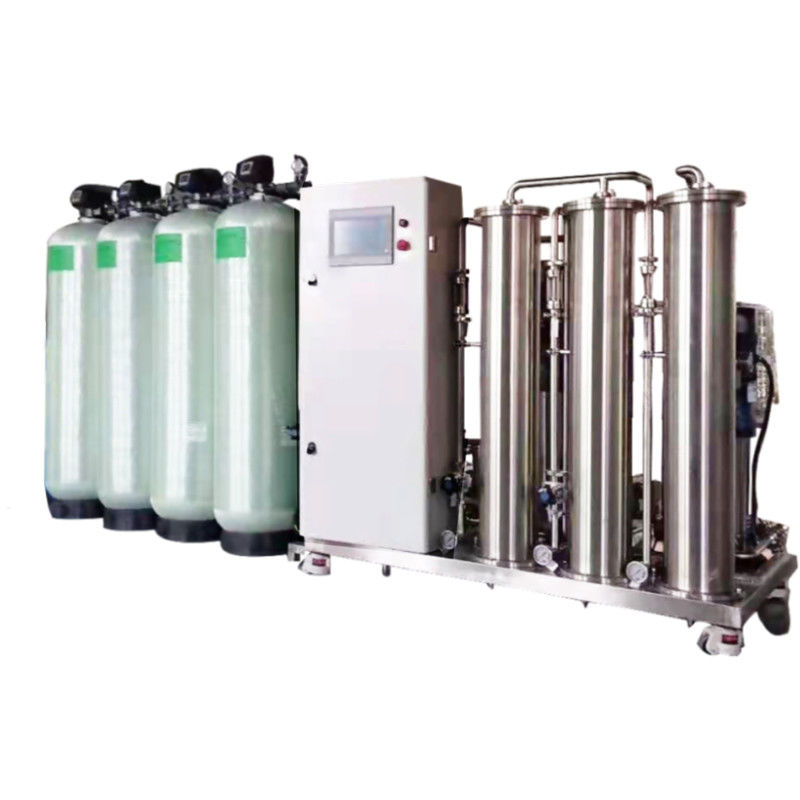

透析センター用透析用水製造装置
目的
| 製品構造設計 | |
| 2.1.原水多段前処理 | |
| 2.1.2.原水周波数変換加圧 | 高品質ブランドの周波数変換コントローラーを採用し、原水ブースターポンプのソフトスタート・ソフトストップを実現し、配管システムへのウォーターハンマー衝撃を排除します。高精度圧力検出・制御システムを搭載し、原水加圧システムの過圧を防ぎ、無水状態でのウォーターポンプの空転を回避します。 |
| 2.1.3.マルチメディアフィルター | 不透明な青色のFRPタンクを採用し、細菌の増殖を抑制します。内部ゴムライニングと外部ガラス繊維巻き付けにより、軽量で高剛性を実現しています。タンクには特殊石英砂が充填されています。原水水質が悪い地域では、同時にマンガン砂と無煙炭を充填することも可能です。銅バルブコアを備えた高品質ブランドのマルチポートバルブを装備し、石英砂の自動時間制御による順洗・逆洗を実現します。 |
| 2.1.4.活性炭フィルター | 不透明な青色のFRPタンクを採用し、細菌の増殖を抑制します。内部ゴムライニングと外部ガラス繊維巻き付けにより、軽量で高剛性を実現しています。タンクには特殊ヤシ殻活性炭が充填されており、ヨウ素吸着値は≥1000mg/gです。原水中のクロラミン濃度が高い地域では、製品構成リストに従って2つの炭素フィルターを組み合わせて使用できます。銅バルブコアを備えた高品質ブランドのマルチポートバルブを装備し、活性炭の自動時間制御による順洗・逆洗を実現します。 |
| 2.1.5.軟化フィルター | 不透明な青色のFRPタンクを採用し、細菌の増殖を抑制します。内部ゴムライニングと外部ガラス繊維巻き付けにより、軽量で高剛性を実現しています。タンクにはPurolite強酸性スチレンカチオン交換樹脂が充填されています。原水硬度が高い地域では、製品構成リストに従って2つの軟化フィルターを組み合わせて使用することも可能です。銅バルブコアを備えた高品質ブランドのマルチポートバルブを装備し、樹脂の自動時間制御による順洗・逆洗、および樹脂の自動給水・塩吸収再生をサポートします。 |
| 2.1.6.セキュリティフィルター | 国家標準304ステンレス鋼製5連カートリッジフィルターは、上面フラット設計を採用しており、フィルターカートリッジの上端に密着・圧縮され、空気溜まりスペースがありません。30インチ以上の5μm PPコットンフィルターカートリッジが装備されています。 |
| 2.2.インテリジェント二段逆浸透 | |
| 2.2.1.一体型二段逆浸透メインユニット | 一段目と二段目の逆浸透システムは、中間水タンクなしで単一フレームに統合されています。一段目の生成水は直接二段目の高圧ポンプに供給され、二段目の生成水は透析装置に直接供給されます。コンパクトな構造と合理的なレイアウトが特徴です。原水、一段目純水、二段目純水のリアルタイム導電率監視、および圧力と流量のマルチポイント監視が可能です。 |
| 2.2.2.ウォーターバランサー | 装置キャビネットに溶接された、容量≥140Lの国家標準304ステンレス鋼製丸型ウォーターバランサー。圧力センサーを装備し、水位を動的に監視します。給水口バルブと連携してインテリジェントな選択的開閉を行い、より安定した給水のためのインテリジェント給水動的バランスシステムを形成します。 |
| 2.2.3.逆浸透膜 | 国際第一線ブランドHydranautics 8040省エネ超低圧全芳香族高架橋ポリアミド複合膜を採用しています。平均塩除去率は≥99.2%です。 |
| 2.2.4.デッドスペースフリー膜容器 | 国家標準SS304ステンレス鋼製で、デッドスペースフリー設計です。トップインレット・トップアウトレット構造により、高流速での内部全水循環が可能です。上下端カバーは逆浸透膜の端面に密着しており、RO膜支持ブラケットは採用されていません。 |
| 2.2.5.高圧ポンプ | 垂直多段空冷遠心ポンプ。国家標準SS304ステンレス鋼製で、合計2台構成されています。流量と揚程はシステム設計要件を完全に満たしています。 |
| 2.2.6.導電率センサー | ステンレス鋼プローブを備えた有名ブランドの導電率計。タッチスクリーン上で原水、一段目純水、二段目純水の測定値を同期表示し、測定誤差は≤0.02 μS/cmです。 |
| 2.2.7.制御システム | 前面にアークトランジションデザインを備えた防水シートメタル電気制御キャビネット。メイン制御システムはSiemens PLCとタッチスクリーンを採用し、二段逆浸透水処理用の専用ソフトウェアがプリインストールされています。リモート操作と監視をサポートするために、オープンデータインターフェースが予約されています。 |
| 2.2.8.接続パイプ、継手、バルブ | メインユニットの接続パイプは、国家標準SS304ステンレス鋼管、大アークエルボ、ストレートスルーティーを採用しています。全円周溶接は、内外の不活性ガスシールドによる全自動溶接です。給水口バルブ、圧力調整バルブ、ドレンバルブ、リフラックス節水バルブを含む国家標準304ステンレス鋼バルブは、クランプ接続を採用しており、分解、組み立て、メンテナンスが容易です。 |
| 2.3.デッドスペースフリー循環給水 |
|
| 2.3.1.メイン給水パイプ | 顧客が準備する必要があります。オプションの配管：UPVCパイプまたはSS304ステンレス鋼パイプ。内壁が滑らかで、流体抵抗が低く、耐食性があり、沈殿物を放出しません。大循環ループ設計を採用し、リアルタイムのパイプネットワーク圧力監視を行い、水戻り端にサンプリングバルブが設置されています。 |
| 2.3.2.定圧給水装置 | 有名ブランドの圧力安定化バルブを装備し、給水パイプネットワークの圧力を自動調整・安定化させます。透析装置の起動・停止による配管ネットワーク圧力変動を防ぎ、透析装置の水圧要件を満たします。 |
| インテリジェント操作 | |
| 3.1.水前処理のインテリジェント制御 | 前処理マルチポートバルブの設定と制御はタッチスクリーンに移行されます。PLCによる正確な計算により、前処理フラッシング/再生とメインユニットの水製造との競合を回避し、常に水製造の優先順位を確保します。 |
| 3.2.完全に開かれた操作パラメータ | システムデフォルトパラメータは、透析用水処理装置の通常の操作要件を基本的に満たしています。ユーザーは、部門の実際の需要に応じて操作パラメータをカスタマイズできます。 |
| 3.3.全自動操作 | ワンタッチで水製造を開始。システムは自動的に実行され、全プロセスで手動の監視は不要です。 |
| 3.4.手動操作 | トラブルシューティング、関連テスト、または制御システム障害のシナリオで手動水製造が可能であり、緊急操作、メンテナンス、試運転に役立ちます。 |
| 3.5.逆浸透膜表面の自動フラッシング | システムは、水製造の起動およびシャットダウン中に逆浸透膜の短時間フラッシングを自動的に実行します。高流速の水が膜表面を急速に洗浄し、表面の堆積物を迅速に除去します。 |
| 3.6.夜間パルスフラッシング | 夜間スタンバイモードでは、装置は固定間隔で断続的に水製造を開始・停止し、システムパイプネットワーク全体の断続的な循環流を可能にします。これにより、長時間の静止スタンバイ期間中のシステム内の細菌増殖と物質沈殿を防ぎます。 |
| 3.7.自動時間制御オン/オフ | 週内の毎日の自動起動・シャットダウン時間を設定し、周期的に実行できます。職員到着前に装置を事前に起動し、シフト前の透析液調製をサポートできます。 |
| 3.8.透析緊急操作 | ハードウェア障害により二段水製造システムが利用できない場合、タッチスクリーンを介して一段または二段システムを個別に起動できます。各段はスタンドアロン操作をサポートします。 |
| 3.9.自動化学消毒 | 化学消毒プログラムのワンタッチ開始と自動バルブ切り替え。循環、浸漬、フラッシングは、手動介入なしで順次自動的に実行されます。オンライン消毒中は導電率が監視され、消毒完了後に手動確認が必要です。 |
| 3.10.アラームリマインダー | システム検出アラームには、原水低圧/水不足、逆浸透システム高圧、生成水導電率上限超過、相損失、低電圧、電流過負荷が含まれます。水処理システムを包括的に保護します。異常発生時には、聴覚および視覚アラートと操作画面に表示されるアラームメッセージにより、即時の緊急対応をトリガーします。 |
| 3.11.記録と保存 | システム記録には、操作記録、アラーム記録、停電記録、消毒記録などが含まれます。すべての記録は自動的に保存され、操作画面で自由に照会でき、モバイルストレージデバイスを介してエクスポートできます。 |
| 製品構成 | |
| 前処理システム | |
| ブースターポンプ | 1セット |
| 2.2kWインバーター | 1セット |
| 石英砂フィルター 21×62 | 1セット |
| 自動フィルターバルブ | 1セット |
| 石英砂フィルターメディア | 1セット |
| 活性炭フィルター 21×62 | 1セット |
| 自動フィルターバルブ | 1セット |
| 活性炭フィルターメディア | 1セット |
| 樹脂軟化器 21×62 | 1セット |
| 自動軟化器バルブ | 1セット |
| カチオン交換樹脂メディア | 1セット |
| SS304ステンレス鋼セキュリティフィルター (30インチ, 5μm) | 1セット |
| 二段逆浸透メインユニット | |
| SS304ステンレス鋼ウォーターバランサー | 1セット |
| 一段高圧ポンプ | 1セット |
| Hydranautics 一段RO膜 | 1セット |
| 二段高圧ポンプ | 1セット |
| Hydranautics 二段RO膜 | 1セット |
| SS304ステンレス鋼デッドスペースフリー膜容器 | 1セット |
| SIEMENS PLC | 1セット |
| MCGS 10インチタッチスクリーン | 1セット |
| 水質センサー | 1セット |
| 防水スプレーコーティング電気制御キャビネット | 1セット |
| 純水分配システム | |
| 定圧調整装置 | 1セット |
